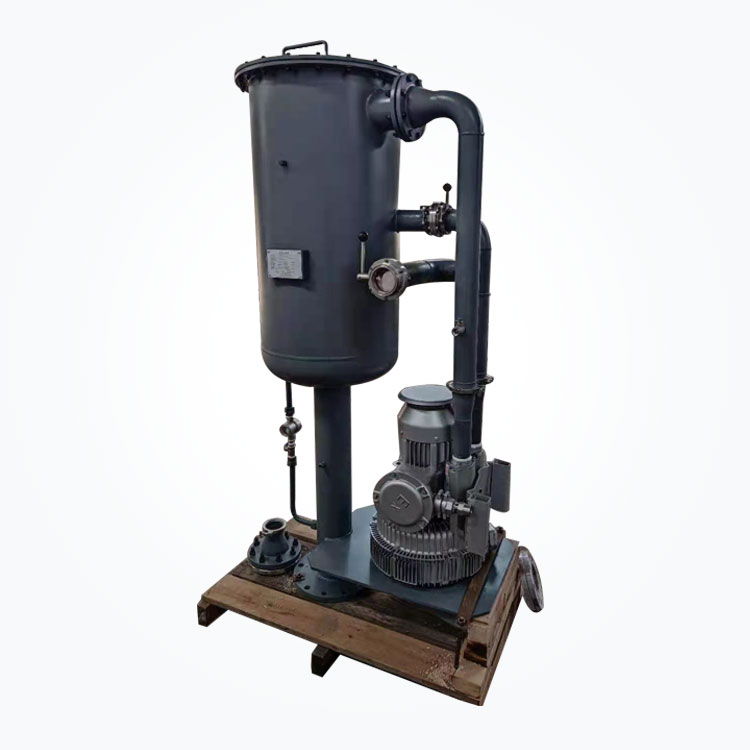

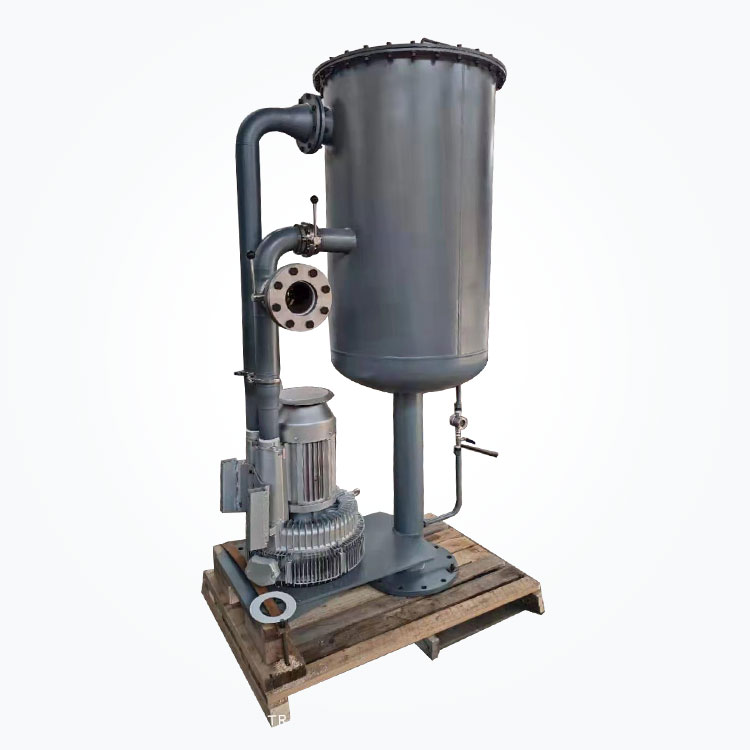

तेल धुंध विभाजक
विभाजक के प्रवाह को उपयोगकर्ताओं की वास्तविक कार्य परिस्थितियों के अनुसार समायोजित किया जा सकता है;
हाइड्रोलिक स्नेहन तेल स्टेशन के तेल टैंक में तेल टैंक तेल धुंध विभाजक का आवेदन
पृष्ठभूमि
चिकनाई वाले तेल स्टेशनों का व्यापक रूप से बड़े पैमाने पर मशीनरी उपकरणों के स्नेहन में उपयोग किया जाता है, जैसे कि कंप्रेसर, गैस टरबाइन, आदि। जब चिकनाई का तेल मुख्य गियर या मुख्य इंजन के असर से गुजरता है, तो बड़ी मात्रा में तेल धुंध उत्पन्न हो जाएगा और होगा
प्रत्यक्ष उत्सर्जन के परिणाम:
तेल धुंध कणों का व्यास बहुत छोटा है (90% से अधिक 1 उम से कम है)। जब हवा में डिस्चार्ज किया जाता है, तो यह हवा में ठोस कणों के साथ मिश्रण और संघनित होगा, और फिर मजबूत आसंजन के साथ वायु प्रदूषक का निर्माण करेगा,
बड़ी मात्रा में तेल धुंध के प्रत्यक्ष निर्वहन से चिकनाई वाले तेल का नुकसान बढ़ जाता है और गंभीर आर्थिक अपशिष्ट का कारण बनता है। उदाहरण के लिए, एक 35MW गैस टरबाइन को हर साल 2000 किलोग्राम 46# लुब्रिकेटिंग तेल जोड़ने की आवश्यकता होती है, इससे पहले
तेल धुंध विभाजक का कार्य सिद्धांत
ऑयल मिस्ट सेपरेटर का एयर आउटलेट विस्फोट-प्रूफ फैन के एयर इनलेट से जुड़ा हुआ है, और पंखे के पंपिंग बल द्वारा तेल की धुंध को तेल टैंक से निकाला जाता है।
तेल धुंध विभाजक सिद्धांत का योजनाबद्ध आरेख
1. निस्पंदन से पहले दबाव गेज
2. निस्पंदन के बाद दबाव गेज
3. फ़िल्टर कारतूस
4. तितली वाल्व
5. बाईपास वाल्व
6. प्रशंसक
7. तेल वापसी वाल्व
उत्पाद लाभ
फ़िल्टर तत्व का फ्रेम हिस्सा 304 स्टेनलेस स्टील से बना है, जो संक्षारण प्रतिरोधी है और लंबे समय तक उपयोग के बाद तेल को प्रदूषित करने के लिए जंग जैसी ठोस अशुद्धियों का कारण नहीं होगा।
हमारी कंपनी के पास उन्नत तेल धुंध पृथक्करण परीक्षण बेंच है, जो जर्मन पाल्स कण आकार स्पेक्ट्रोमीटर और यूएस टीएसआई कंपनी के 3150 फिल्टर डिटेक्शन सिस्टम को अपनाती है, और 0.01um से 40UM तक सटीकता का पता लगा सकती है।
विभाजक के प्रवाह को उपयोगकर्ताओं की वास्तविक कार्य परिस्थितियों के अनुसार समायोजित किया जा सकता है;
यह तेल टैंक के तेल वापसी पर फिल्टर तत्व के अत्यधिक प्रतिरोध के प्रभाव को रोकने के लिए बाईपास वाल्व से लैस है;
प्रत्येक अपस्ट्रीम और डाउनस्ट्रीम एक दबाव गेज से सुसज्जित है, जो न केवल तेल टैंक के अंदर नकारात्मक दबाव को समझने के लिए सुविधाजनक है, बल्कि वास्तविक समय में फिल्टर तत्व के दबाव अंतर की निगरानी भी कर सकता है।
पीप्रोडक्ट का नाम | तेल धुंध विभाजक |
मध्यम | हवा और तेल की धुंध |
दबाव: काम/अधिकतम एमपीए (जी) | सामान्य दबाव |
तापमान: काम/अधिकतम ((° C) | 60/100 |
विद्युत प्रशंसक प्रकार | विस्फोट-प्रूफ मोटर EXD II CT4 |
छिलके की सामग्री | 304 |
बाईपास वाल्व सामग्री | 304 |
प्रारंभिक दबाव ड्रॉप KPA | |
रिप्लेसमेंट प्रेशर ड्रॉप KPA | 7.5 |
निस्पंदन सटीकता | 3um/97% |
आउटलेट एकाग्रता | 3mg/m3 |
फ़िल्टर तत्व की संरचनात्मक विशेषताएं
फ़िल्टर तत्व गैस-तरल सहसंयोजक की एक समग्र संरचना को अपनाता है।
फ़िल्टर तत्व प्रदर्शन पैरामीटर
उच्च तरल हटाने की दक्षता और स्थिर सहसंयोजक प्रदर्शन;
ताकना व्यास का डिजाइन धीरे -धीरे अंदर से बाहर तक बढ़ता है, दबाव ड्रॉप को कम कर सकता है;
कोलेसिंग लेयर फिल्टर फाइबर का उचित कोलाकेशन परिसंचरण में बहुत सुधार करता है;
आंतरिक और बाहरी दो-परत धातु समर्थन फ्रेम के डिजाइन में उच्च ताकत है और यह दीर्घकालिक संचालन के लिए उपयुक्त है।
परिचालन तापमान | Â ¤ 120 Â |
प्रारंभिक दबाव अंतर | 2kpa |
अंत अंतर दबाव | 7.5kpa |
फ़िल्टर सामग्री | ग्लास फाइबर + पॉलिएस्टर |
समर्थन और कवर सामग्री को समाप्त करें | 304 |
अंगूठी की सील | फ्लोरोरुबर |
फ़िल्टर तत्व चयन का सिद्धांत
जब गैस-तरल पृथक्करण, फ़िल्टर की दक्षता मुख्य रूप से फ़िल्टर तत्व के सहसंयोजक पर निर्भर करती है।
उच्च प्रदर्शन फिल्टर तत्व की संरचना में निम्नलिखित विशेषताएं होनी चाहिए:
इसमें उच्च शक्ति, कोई प्रदूषण नहीं है, कोई बूर और कोई रासायनिक प्रतिक्रिया नहीं है;
आंतरिक और बाहरी समर्थन जाल में पर्याप्त ताकत होनी चाहिए, कोई प्रदूषण, कोई बूर और कोई रासायनिक प्रतिक्रिया नहीं होनी चाहिए;
आंतरिक और बाहरी लाइनर पेपर में उच्च पासिंग क्षमता, उच्च तन्यता ताकत होनी चाहिए, और लंबे फाइबर, कोई शेडिंग और कोई रासायनिक प्रतिक्रिया के साथ सामग्री का उपयोग करना चाहिए;
उच्च-प्रदर्शन फिल्टर सामग्री अक्रिय फाइबर और उच्च शक्ति राल है, जिसमें समान छिद्र आकार, प्रति यूनिट क्षेत्र में उच्च उद्घाटन दर और उचित मोटाई होती है;
उन्नत अनुदैर्ध्य सीम बॉन्डिंग को अपनाएं, और बॉन्डिंग प्लेस पर कोई रिसाव नहीं है;
सीलिंग फॉर्म को यह सुनिश्चित करने के लिए यथोचित रूप से चुना जाना चाहिए कि कनेक्शन पर कोई बाईपास नहीं है।
प्रदूषक क्षमता पर फिल्टर सामग्री की ताकना आकार संरचना का प्रभाव
क्रमिक छिद्र आकार फ़िल्टर सामग्री में संदूषक की उच्च क्षमता होती है
समान एपर्चर फ़िल्टर सामग्री में संदूषक की छोटी क्षमता होती है
फ़िल्टर तत्व का डिजाइन सिद्धांत
फ़िल्टर तत्व के प्रदर्शन को अनुकूलित करने के लिए, संचालन और डिजाइन तापमान, संचालन और डिजाइन दबाव, प्रारंभिक शुद्ध दबाव ड्रॉप, अधिकतम स्वीकार्य दबाव ड्रॉप, संचालन और डिजाइन प्रवाह दर, द्रव की घनत्व और चिपचिपाहट पर विचार करना आवश्यक है
निस्पंदन दक्षता और फिल्टर तत्व की दबाव ड्रॉप
0.3î½ से ऊपर के कणों की हटाने की दक्षता Â Â 99.97%है, और आउटलेट गैस की तेल सामग्री 2ppm से कम है, जो समान विदेशी फिल्टर तत्वों की तुलना में कम है।
